Cor personalizada de controle remoto da operação segura da planta do nitrogênio da PSA

O gerador do nitrogênio da PSA tem as vantagens da operação segura e do controlo a distância, fazendo o trabalho da planta confiantemente

Descrição do princípio de funcionamento:

Após comprimido pelo compressor de ar, o ar entra no tanque de armazenamento do ar após a remoção de poeira, a remoção do óleo e a secagem, e entra na torre a através da válvula de entrada pv101 da torre a e do ar comprimido tratado. A pressão de aumentos da torre a, as moléculas do oxigênio no ar comprimido é fixada pela peneira molecular do carbono, e pelas passagens não fixadas do nitrogênio através da cama da adsorção e entra no tanque do nitrogênio do processo através da válvula de tomada pv106 e a válvula pv118 da produção do nitrogênio da torre A. que este processo é chamado a torre uma operação, a duração é um minuto. Depois que a operação da torre a é terminada, a torre a da adsorção e a torre B da adsorção estão conectadas com o pv104, o pv105, o pv106 e o pv107 através das válvulas de igualação da pressão superior e mais baixa para igualar a pressão das duas torres. Este processo é chamado pressão que iguala e dura para 2 ~ 3 segundos.

Depois que a pressão que iguala, o ar comprimido entra na torre B através da válvula de entrada pv102 da torre B e do ar comprimido tratado. A pressão de aumentos da torre B, as moléculas do oxigênio no ar comprimido é fixada pela peneira molecular do carbono, e pelas passagens não fixadas do nitrogênio através da cama da adsorção e entra no tanque do nitrogênio do processo através da válvula de tomada pv107 e a válvula pv118 da produção do nitrogênio da torre B. este processo é chamada operação de Torre B e dura para um minuto.

O oxigênio fixado pela peneira molecular do carbono na torre a da adsorção é liberado de volta à atmosfera com a despressurização da válvula de respiradouro pv104 da torre A. que este processo é chamado dessorção. Pelo contrário, quando a torre a fixa, a torre B igualmente desorbs junto. A fim descarregar completamente o oxigênio liberado pela despressurização na peneira molecular na atmosfera, o nitrogênio remove a torre da dessorção através de uma válvula traseira normalmente aberta da remoção para fundir o oxigênio na torre fora da torre da adsorção. Este processo é chamado o blowback, que é realizado junto com a dessorção.

Após a sução direita é terminado, incorporam o processo da igualação de pressão, e então o interruptor ao processo esquerdo da sução, e continuam o ciclo. O fluxo da operação do gerador do nitrogênio é terminado pelo controlador programável que controlam cinco duas válvulas de solenoide do piloto da maneira da posição cinco, e então pelas válvulas de solenoide que controlam a abertura e o fechamento de oito válvulas pneumáticas do encanamento respectivamente. Cinco duas válvulas de solenoide do piloto da maneira da posição cinco operam os estados de uma sução, de uma igualação de pressão e de uma sução de B respectivamente. Fechamento da sução, igualação da pressão e válvulas do canal B.

Vantagens do produto:

• O gerador do nitrogênio da PSA estará em uma situação segura com operação segura e controlo a distância.
• Melhorará a segurança pela operação segura e a vida útil será assegurada.
• O controlo a distância será conveniente para controlar a pureza e o fluxo de modo que o gerador do nitrogênio da PSA seja garantido.
• Com as vantagens da operação segura e do controlo a distância para o gerador do nitrogênio da PSA, a planta trabalhará confiantemente.

Campos da aplicação:

O nitrogênio, referido geralmente o gás tão inerte, é usado em algumas atmosferas inertes para o tratamento do metal e nos bulbos para impedir formar arcos, mas não é quimicamente inerte. É um elemento essencial nas fauna e a flora e em uma parte integrante de muitos compostos úteis. O nitrogênio combina com muitos metais para formar os nitretos duros, que podem ser usados como metais desgaste-resistentes. Uma pequena quantidade de nitrogênio no aço inibirá o crescimento de grão na alta temperatura e melhorará a força de alguns aços. Pode igualmente ser usada para produzir uma superfície dura no aço. O nitrogênio pode ser usado para produzir a amônia, o ácido nítrico, o nitrato, o cianureto, etc.; Na fabricação de explosivos; Termômetro de alta temperatura enchido, bulbo incandescente; Forme o material inerte para preservar o material e para usá-lo em um saco do forno de secagem ou da luva. Nitrogênio líquido durante a congelação de alimento; Como um líquido refrigerante no laboratório.

Parâmetros técnicos:

●Entrega ≤400Nm3/hr do nitrogênio;

●Pureza 99. 9%

●Mpa da pressão 0.5~0.8

●Ponto de condensação atmosférico ≤-40℃

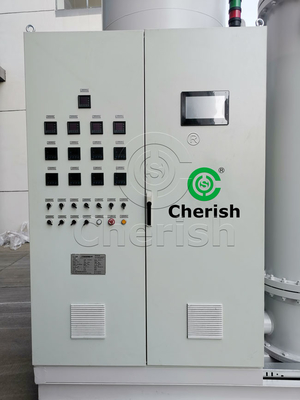

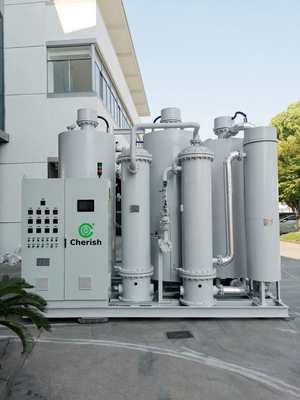

Imagem do produto:
