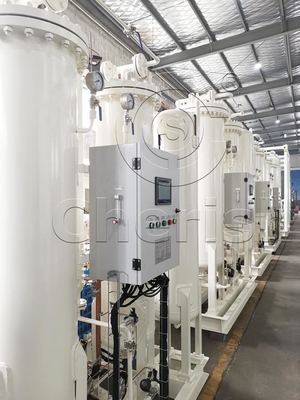

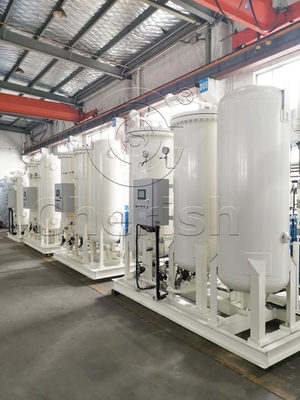

Material do aço da máquina do gerador do oxigênio da fábrica de aço PSA da fornalha elétrica

Equipamento da fabricação do oxigênio da PSA usado na fábrica de aço da fornalha elétrica

Descrição:

Oxigênio da PSA que faz o princípio de funcionamento da máquina: O oxigênio da PSA que faz a máquina é um equipamento automático que tome a zeolite a peneira molecular como o adsorvente, USA o princípio de adsorção da pressão, dessorção da descompressão para fixar e liberar o oxigênio do ar, para separar o oxigênio. A peneira molecular do Zeolite é um tipo da precessed pela tecnologia de processamento especial do poro, pela superfície e pelo adsorvente granulado esférico microporous interno. É branca. Suas características da passagem permitem-na de conseguir a separação cinética de oxigênio e de nitrogênio. O efeito da peneira molecular do zeolite na separação de oxigênio e de nitrogênio é baseado na leve diferença nos diâmetros cinéticos dos dois gás. As moléculas do nitrogênio têm uma taxa mais rápida da difusão nos poros da peneira molecular do zeolite, quando as moléculas do oxigênio tiverem uma taxa mais lenta da difusão. A difusão do dióxido da água e de carbono em ar comprimido não é muito diferente daquela do nitrogênio. O que termina acima a saída a coluna da adsorção é moléculas do oxigênio.

A produção do oxigênio da PSA é usar as características seletivas da adsorção da peneira molecular do zeolite, usando a adsorção da pressão, o ciclo da dessorção da descompressão, o ar comprimido na torre da adsorção para conseguir a separação do ar, para produzir continuamente o oxigênio da pureza alta.

A máquina da produção do oxigênio da PSA é baseada no princípio de adsorção da pressão da PSA, usando a peneira molecular do zeolite de alta qualidade como o adsorvente, em alguma pressão, do ar fazer o oxigênio. O ar comprimido refinado e secado foi realizado no adsorbente para a adsorção da pressão e a dessorção da descompressão. Devido ao efeito aerodinâmico, a taxa da difusão de nitrogênio nos poros da peneira molecular do zeolite é muito mais alta do que aquela do oxigênio. O nitrogênio é fixado preferencialmente pela peneira molecular do zeolite, e o oxigênio é enriquecido na fase de gás para formar o oxigênio terminado. O adsorvente desorbs então as impurezas fixadas tais como o nitrogênio com a descompressão à pressão atmosférica. Geralmente, duas torres da adsorção são ajustadas no sistema, um é para a adsorção e a geração do oxigênio, o outro é para a dessorção e a regeneração. O controlador de programa do PLC é usado para controlar a abertura e o fechamento da válvula pneumática para fazer as duas torres circular alternadamente, para realizar a finalidade da produção contínua do oxigênio de alta qualidade. O sistema inteiro consiste nos seguintes componentes: unidade da purificação do ar comprimido, dispositivo da separação do tanque de armazenamento do ar, do oxigênio e do nitrogênio, tanque do amortecedor do oxigênio.

Componentes de sistema do gerador do oxigênio da PSA e processo de trabalho

o l comprimiu unidades da purificação do ar: Compressor de ar para fornecer ar comprimido primeiramente no componente da purificação do ar comprimido, ar comprimido pelos primeiros filtros do encanamento para remover mais mais do óleo, da água e da poeira, então através da máquina de secagem do gelo além do que a água, a remoção do óleo do filtro fino, remoção de poeira, e superfinishing o filtro profundo da purificação, para impedir o escoamento possível do óleo do traço, para fornecer a proteção completa para a peneira molecular. Componentes rigorosos da purificação do ar para assegurar a vida da peneira molecular.

tanque de armazenamento do ar do l: O papel do tanque do ar é reduzir o fluxo da pulsação, como um amortecedor; Desta maneira, a flutuação da pressão do sistema pode ser reduzida, e o ar comprimido pode passar através do componente da purificação do ar comprimido lisamente, para remover inteiramente as impurezas do óleo e da água e reduzir a carga do dispositivo subsequente da separação do oxigênio e do nitrogênio da PSA. Ao mesmo tempo, quando a torre da adsorção é comutada, igualmente fornece uma grande quantidade de ar comprimido exigida para o dispositivo da separação do oxigênio e do nitrogênio da PSA rapidamente à pressão de compensação em um curto período de tempo, de modo que a pressão na torre da adsorção aumente logo à pressão de trabalho, assegurando o funcionamento seguro e estável do equipamento.

unidade da separação do oxigênio e do nitrogênio do l: Há duas torres A e B da adsorção equipados com a peneira molecular especial. Quando o ar comprimido limpo incorpora a extremidade da entrada da torre A e corre através da peneira molecular à extremidade da tomada, o N2 está fixado por ele, e pelo oxigênio dos fluxos de produto para fora da extremidade da tomada da torre da adsorção. Após um período de tempo, a peneira molecular na torre A fixa saturado. Neste tempo, uma torre para automaticamente a adsorção, o fluxo de ar comprimido na torre de B para a absorção do nitrogênio e a produção do oxigênio, e uma regeneração da peneira molecular da torre. A regeneração da peneira molecular é conseguida rapidamente abaixando a coluna da adsorção à pressão atmosférica remover nitrogênio fixado. As duas torres fixam e regeneram alternadamente, separação completa do oxigênio e do nitrogênio, e continuamente oxigênio da saída. Estes processos são controlados por um controlador programável da lógica (PLC). Quando o índice de oxigênio na extremidade da tomada for menos do que o valor ajustado, as funções do programa do PLC para exalar automaticamente a válvula, e para exalar automaticamente o oxigênio incompetente para se assegurar de que o oxigênio incompetente não flua ao ponto do gás. O ruído está reduzido a menos do que 75dBA pelo silenciador quando o gás é descarregado.

tanque do amortecedor do oxigênio do l: O tanque do amortecedor do oxigênio é usado para equilibrar a pressão e a pureza do oxigênio separadas do sistema da separação do nitrogênio-oxigênio para assegurar a estabilidade do abastecimento de oxigênio contínuo. Ao mesmo tempo, depois que o interruptor da torre da adsorção, ele recarregará a parte de sua própria torre da adsorção de gás, de um lado para ajudar a pressão de compensação da torre da adsorção, mas para jogar igualmente um papel em proteger a cama, em processo dos jogos do trabalho do equipamento um papel muito importante em processo do auxílio tecnologico.

Campos da aplicação:

O gerador industrial do oxigênio da PSA pode ser amplamente utilizado na indústria petroquímica oxigênio-enriquecida da combustão, fábrica de aço da fornalha elétrica, fabricação de papel, produção do vidro, fazendo o ozônio, cultura aquática, tratamento de esgotos, o espaço aéreo e outros indústrias e campos, para as exigências diferentes de usuários diferentes do uso diferente das indústrias do oxigênio, fornecem desde o equipamento de oxigênio personalizado, especializado, cumprem inteiramente as exigências de usuários diferentes do gás.

Parâmetros técnicos

●Saída --≤50Nm3/hr do oxigênio

●Purity--93%±3

●Mpa Pressure--0.3~0.4

●Ponto de condensação atmosférico --≤-40℃

Data de entrega: 75 dias após ter recebido o depósito,

Saída mensal: 60 grupos/mês

Termo do pagamento: o depósito contra o PI assinado, equilíbrio de 30% de 70% deve ser pagado antes da expedição.

Após vendas: A instalação do local da fábrica e aceitação qualificada eliminação de erros
